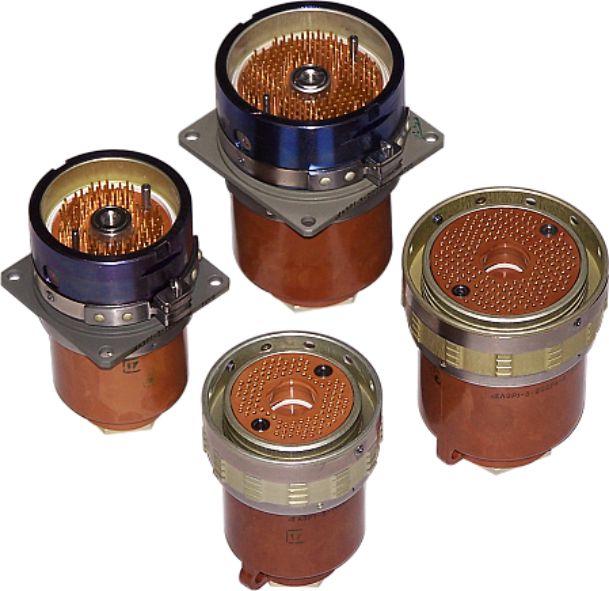

Соединители электроразрывные низкочастотные типа

АЭР1-3

Обозначение
Вилка (Розетка) АЭР1-3-100(200) В(Р) А-В ТУ У 31.2-14308479-025:2008, где
АЭР - соединитель низкочастотный электроразрывной;
3 - порядковый номер разработки;
100 (200) - количество контактов;
В (Р) - части соединителя: В - вилка, Р - розетка ;
ТУ У 31.2-14308479-025:2008 - обозначение технических условий;
А - покрытие контактов: А - золото; при отсутствии буквы - серебро;
Вид климатическго исполнения - В2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация длительного воздействия:
диапазон частот, Гц 1 - 2000
амплитуда ускорения, м/с^2 (g) 100 (10)
Синусоидальная вибрация кратковременного воздействия (не более 5 мин):
диапазон частот, Гц 1 - 5000
амплитуда ускорения, м/с^2 (g) 600 (60)
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 5
дополнительный удар:
амплитуда ускорения, м/с^2 (g) 5000 (500)
длительность действия, мс 1 - 2
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 400 (40)
длительность действия, мс 2 - 10
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления (относительно 2·10^-5 Па), дБ, 170
Линейное ускорение, м/с^2 (g) 2000 (200)
Атмосферное пониженное давление, Па (мм рт ст ):
рабочее (время воздействия не более 1,5 ч) 1,3·10^-12 (10^-14)
предельное 1,2·10^4 (90)
Повышенное рабочее давление, Па(кгс/см^2) 3·10^5 (3)
Повышенная температура среды, °С:
рабочая (длительная) 100
рабочая (кратковременная), при одноразовом воздействии в течение 10 мин 250
предельная 70
Пониженная температура среды, °С:
рабочая минус 60
предельная минус 60
Смена температур (с учетом температуры перегрева контактов), °С от 130
до предельной пониженной температуры среды минус 60
Повышенная относительная влажность воздуха при температуре 35 °С, % 98
Иней и роса, соляной туман, солнечное излучение, плесневые грибы,
дождь, пыль (статическая и динамическая)
Пар "О", "Г" с концентрацией, мг/л 0,005

Технические характеристики
Рабочий ток на контакт, А, не более 1
Рабочее напряжение, В (ампл ), не более:
при нормальном атмосферном давлении 150
при пониженном атмосферном давлении 100
Сопротивление контактов, мОм, не более 7
Сопротивление изоляции, МОм, не менее 5000
Электрическая прочность изоляции, В (ампл ) 800
Усилие расчленения гнезд контактов с контрольным калибром, Н (кгс)
0,12 (0,012) - 0,4 (0,04)
Число сочленений-расчленений 250
Минимальная наработка, ч 2000
Минимальный срок сохраняемости, лет 12
