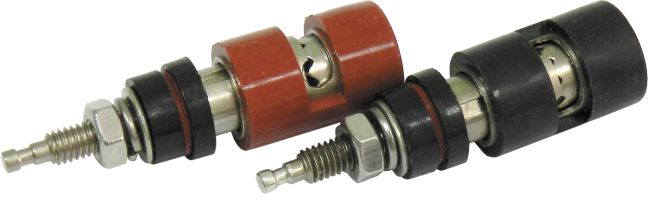

Зажимы пружинные типа

РВS01

Обозначение
Зажим пружинный
PBS01-FI-01(02)
ТУ У 27.3-14308479-036:2018, где
PBS – (binding post, spring) зажим пружинный;
01 – условный номер серии зажимов пружинных;
F – (flatted) фиксация от проворота с помощью лыски;
I – (insulated) изолированный;
01 (02) – цвет колпачка:
01 – черный;
02 – красный;
ТУ У 27.3-14308479-036:2018 – обозначение технических условий;
Вид климатического исполнения УХЛ1.1 по ГОСТ 15150

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 2000
амплитуда ускорение, м/с^2 (g) 400 (40)
Механический удар одиночного действия:
пиковое ударное ускорение м/с^2 (g) 5000 (500)
длительность действия, мс 0,1 - 2,0
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 5
Линейное ускорение, м/с^2 (g) 2000 (200) °С
Рабочая температура среды, °С: °С
повышенная 75
пониженная минус 50
Смена температур от максимальной температуры соединителя (с учетом температуры
перегрева контактов) до пониженной предельной температуры среды, °С от 85 до минус 50
Относительная влажность при температуре 35 °С 98
Степень жесткости Х
Иней и роса
Солнечное излучение:
верхнее значение интегральной плотности потока излучения, Вт/м^2 120
верхнее значение интегральной плотности потока ультрафиолетового
излучения, Вт/м^2 68
Статическая пыль: верхнее значение концентрации пыли, г/м^3 3
Динамическая пыль: верхнее значение скорости движения частиц, м/с 2
Максимальный диаметр жилы подсоединяемого провода, мм 2,3

Технические характеристики
Рабочий ток, А, не более 6
Рабочее напряжение, В, не более 250
Сопротивление контакта при силе тока 1А, мОм, не более 10
Сопротивление изоляции между стержнем зажима и корпусом прибора, МОм, не менее 1000
Испытательное напряжение, В (ампл ) 1500
Стойкость к провороту при положении крутящего момента, Н*м (кгс*м), не менее 1,47 (0,15)
Усилие удержания провода, Н (кгс), не менее 22,6 (2,3)
Усилие нажима на колпачок для перевода в открытое положение, Н (кгс), не более 39,2 (4,0)
Обеспечение герметичности в месте установки на прибор при погружении в
морскую воду на глубину не более 1м, суток, не менее 5
Минимальная наработка на отказ, ч 15000
Количество подсоединений-отсоединений провода 1000
Срок сохраняемости, лет 15
