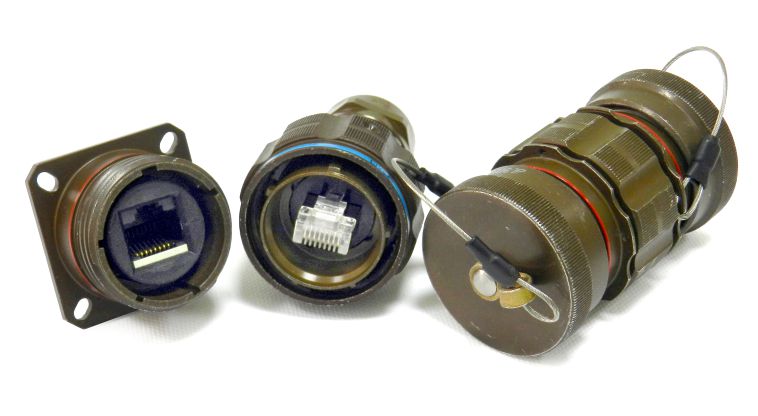

Соединители Ethernet типа

СЕ145

Обозначение
Соединитель
СЕ145-8/19 В(Р,П) 0(1,2) 1 0(1,2)-N A W П(К)
ТУ У 27.3-14308479-034:2018, где
СЕ – соединитель Ethernet;
145 – порядковый номер разработки;
8 – количество контактов;
19 – условный габарит корпуса по MIL-DTL-38999;
В (Р, П) – часть соединителя:В - вилка; Р - розетка;П – переходник;
0 (1, 2) – вариант монтажной части:
0 – печатная плата с восемью отверстиями под пайку (для розеток);
1 – вилка типа RJ45 с фиксацией врезанием (для вилок);
2 – прямое гнездо типа RJ45 (для переходников);;
1 – покрытие рабочей части контактов: золото;
0 (1, 2) – тип кожуха:
0 – кожух отсутствует;
1 – кожух прямой металлический;
2 – кожух прямой пластиковый;
N – нормальная поляризация шпонок (шпоночных пазов);
A – позиционирование вставки типа RJ45 в корпусе соединителя*;
W – покрытие корпусных деталей: токопроводное (кадмий);
П (К) – тип корпуса:
П – приборный;
К – кабельный;
ТУ У 27.3-14308479-034:2018 – обозначение технических условий;
* При поставке вилок россыпью буква А не обозначается.
Вид климатического исполнения – УХЛ1.1 по ГОСТ 15150;
Примеры условного обозначения при заказе:
Розетка приборная с печатной платой с монтажной стороны, в корпусе с квадратным
фланцем, с позиционированием вставки по типу А:
Соединитель СЕ145-8/19Р010-NAWП ТУ У 27.3-14308479-034:2018.
Вилка кабельная с металлическим прямым кожухом:
Соединитель СЕ145-8/19В111-NWК ТУ У 27.3-14308479-034:2018 россыпью.
Переходник кабельный с позиционированием вставки по типу А:
Соединитель СЕ145-8/19П210-NAWК ТУ У 27.3-14308479-034:2018.
Переходник кабельный с позиционированием вставки по типу А в комплекте с заглушками:
Соединитель СЕ145-8/19П210-NAWК с заглушками ТУ У 27.3-14308479-034:2018.
Примечание: вилки поставляются россыпью.
В комплект поставки входят:
–корпус с самостопорящейся гайкой;
–вставки для установки вилки 8р8с (RJ45);
–вилка 8р8с (RJ45);
–кожух.
По дополнительному заказу могут поставляться:
– эксплуатационные заглушки:
Заглушка ЭП(К)145-19W-S(N,C) ТУ У 27.3-14308479-034:2018
Э – тип заглушки: эксплуатационная;
П (К) – тип корпуса:
П – приборный;
К – кабельный;
145 – порядковый номер разработки;
19 – условный габарит корпуса по MIL-DTL-38999;
W – покрытие корпусных деталей: токопроводное (кадмий);
S (N, C) – тип крепления:
S – трос из нержавеющей стали;
N – капроновый шнур (только для приборных заглушек);
С – цепочка.
– уплотнительные прокладки для установки приборных соединителей:
Прокладка ВКШУ.754154.032 ТУ У 27.3-14308479-034:2018
– ключ для сборки кабельных соединителей:
Ключ ВКШУ.296441.001 ТУ У 27.3-14308479-034:2018
– приспособления для извлечения вставок:
Приспособление ВКШУ.715151.011 ТУ У 27.3-14308479-034:2018

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 2000
амплитуда ускорения, м/с^2 (g) 400 (40)
Механический удар одиночного действия:
пиковое ударное ускорение м/с^2 (g) 5000 (500)
длительность действия, мс 0,1 - 2,0
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 5
Линейное ускорение, м/с^2 (g) 2000 (200)
Рабочая температура среды °С:
повышенная 75
пониженная минус 50
Смена температур от максимальной температуры соединителя (с учетом температуры
перегрева контактов) до пониженной предельной температуры, °С от 85 до минус 50
Повышенная относительная влажность при температуре 35 °С, % 98
Степень жесткости по ГОСТ 20 57 406 Х
Работоспособность при погружении в морскую воду на глубину
не более 1 м, суток, не менее 5
Иней и роса
Солнечное излучение:
верхнее значение интегральной плотности потока излучения, Вт/м^2 1120
верхнее значение интегральной плотности потока ультра-фиолетового
излучения, Вт/м^2 68
Статическая пыль: верхнее значение концентрации пыли, г/м^3 3
Динамическая пыль: верхнее значение скорости движения частиц, м/с 2

Технические характеристики
Тип сочленяемого кабеля витая пара
Класс по ISO/IEC 11801 D
Категория по ЕIA/TIA 568 5е
Тип соединителя (вилка/гнездо)-8p8c (RG45) по ISO/IEC 8877
Вид тока постоянный и переменный
Максимальная сила тока на контакт, А:
постоянного 0,25
переменного 0,5
Нагрузка активная
Максимальное рабочее напряжение, В:
при постоянном токе 100
при переменном токе 200
Общее сопротивление соединителя, Ом, не более (для каждой цепи):
розетки 0,2
переходника 0,4
Сопротивление любого стыка токопроводящих сопрягаемых корпусных
деталей, мОм, не более 50
Сопротивление изоляции, МОм, не менее 50
Испытательное напряжение, В (ампл) 500
Момент вращения накидной гайки, Н*м (кгс*м) 0,3 (0,03) - 3,2 (0,327)
Количество сочленений-расчленений 500
Минимальная наработка, ч 1000
Минимальный срок сохраняемости, лет 15
