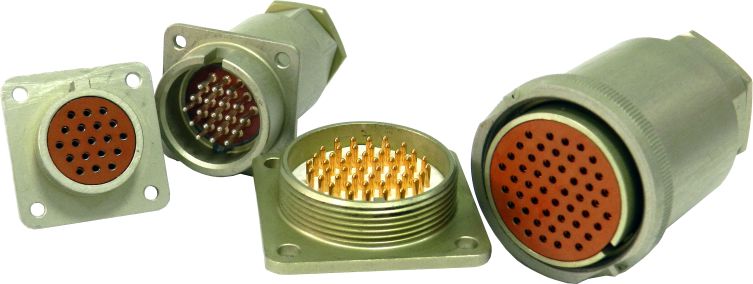

Соединители электрические низкочастотные цилиндрические типа

РС

Обозначение
Вилка (Розетка)
РСГ-4(7,10,19,32,50)БАТВ
ТУ У 27.3-14308479-033:2016, где
РС - тип соединителя;
Г - конструктивное исполнение вилки: Г-герметичное; отсутствие буквы -негерметичное;
4 (7,10,19,32,50) - количество контактов;
Б - фиксация сочлененного положения частей соединителя:;
Б - врубная для блочной аппаратуры;
отсутствие буквы - резьбовая;
А - покрытие рабочей части контактов;
А -золото; отсутствие буквы - серебро;
Т - теплостойкие;
ТУ У 27.3-14308479-033:2016- обозначение технических условий;
В - всеклиматическое исполнение - В2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 5000
амплитуда ускорение, м/с^2 (g) 147 (15)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дб 170
Механический удар одиночного действия:
пиковое ударное ускорение м/с^2 (g) 5000 (500)
длительность действия, мс 0,1 - 2,0
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 500 (50)
длительность действия, мс 1 - 5
Линейное ускорение, м/с^2 (g) 1500 (150)
Атмосферное пониженное давление:
рабочее, Па (мм рт ст ) 1,3·10^-4 (10^-6)
предельное, Па (мм рт ст ) 1,2·10^4 (90)
Повышенное рабочее давление, Па (кгс/см^2) 29,4·10^4 (3)
Повышенная температура среды:
рабочая, °С 85
одноразово в течении 6 минут, °С 200
предельная, °С 70
Пониженная температура среды:
рабочая, °С минус 60
предельная, °С минус 60
Смена температур от максимальной температуры соединителя
до пониженной предельной температуры среды, °С от 105 до минус 60
Повышенная относительная влажность при температуре 35 °С 98
Иней и роса, соляной туман, солнечное излучение, плесневые грибы, статическая пыль
Дождь, динамическая пыль (для соединителей с резьбовой фиксацией
сочлененного положения с установленными кожухами)
Хвостовики контактов соединителей (вилок, розеток) допускают присоединение проводов
сечением, мм^2, не более 0,5

Технические характеристики
Максимальный ток на одиночный контакт, А, не более 4
Рабочее напряжение, В (ампл ), не более 200
Сопротивление контактов, мОм, не более 5
Сопротивление изоляции, МОм, не менее 5000
Емкость между контактами, пФ, не более 6
Электрическая прочность изоляции, В (ампл ), не менее 1000
Усилие расчленения контактов с контрольным штырем-калибром, Н (кгс), не менее 0,167 (0,017)
Усилие расчленения соединителей, Н (кгс) 7,3 - 88,2 (0,75 - 9,0)
Скорость утечки воздуха через герметичную вилку
(при перепаде давления до 98060 Па), л/ч, не более 0,01
Число сочленений-расчленений 250
Минимальная наработка, ч 1000
Минимальный срок сохраняемости, лет 25
