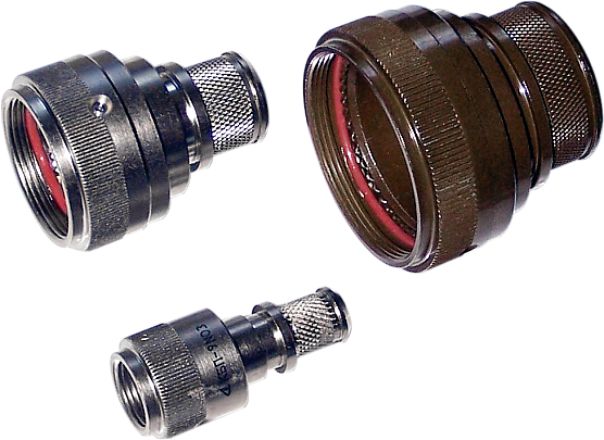

Кожуха соединителей

КБП, КБПД, КБПДШ

Обозначение
Кожух КБПДШ-8(9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25)W(N,S)02(03)
ТУ У 27.3-14308479-031:2012, где
КБП – кожух бандажный прямой;
Д – с дюймовой резьбой; отсутствие буквы – с метрической резьбой;
Ш – с шестигранной гайкой; отсутствие буквы – с круглой гайкой;
8 (9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25) – условный размер корпуса по SAE-AS85049;
Материал и покрытие корпусных деталей:
W – алюминиевый сплав, токопроводное покрытие (кадмий);
N – алюминиевый сплав, токопроводное покрытие (никель);
S – коррозионностойкая сталь, пассивирование;
02 (03) – вариант исполнения в зависимости от диаметра присоединяемого кабеля;
ТУ У 27.3-14308479-031:2012 – обозначение технических условий;
Вид климатического исполнения – В2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация (требование по прочности):
диапазон частот, Гц 1 - 2000
амплитуда ускорения, м/с^2 (g) 400 (40)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, (относительно 2·10^-5 Па), дБ 140
Механический удар:
одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 5000 (500)
длительность действия, мс 0,1 - 2
многократного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 5
Линейное ускорение, м/с^2 (g) 2000 (200)
Повышенная температура среды, °С:
рабочая:
для кожухов типов КБП и КБПД:
кожуха с покрытием корпусных деталей кадмием 175
кожуха с покрытием корпусных деталей никелем 200
для кожухов типа КБПДШ 200
предельная 70
Пониженная температура среды,°C:
рабочая минус 65
предельная минус 65
Смена температур, °C:
для кожухов типов КБП и КБПД:
кожуха с покрытием корпусных деталей кадмием 175 до минус 65
кожуха с покрытием корпусных деталей никелем от 200 до минус 65
для кожухов типа КБПДШ от 260 до минус 65
Повышенная относительная влажность при температуре 35 °С 98
Степень жесткости по ГОСТ 20 57 406-81 Х
Влажное тепло
Соляной туман:
длительность воздействия, ч:
для кожухов с покрытием корпусных деталей кадмием и кожухов типа КБПДШ 1000
для кожухов с покрытием корпусных деталей никелем 96
Погружение в жидкость (для кожухов типа (КБП)

Технические характеристики
Сопротивление стыка токопроводящих сопрягаемых
корпусных деталей кожуха и соединителя, мОм, не более:
для КБП, КБПД 2,5
для КБПДШ 10
Количество полных оборотов в направлении по часовой стрелке (против часовой
стрелки) соединительной гайки при сочленениях кожуха c соединителем 60 (60)
Минимальный срок сохраняемости, лет 20
