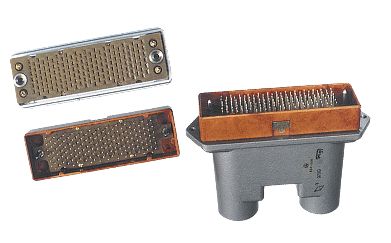

Соединители электрические низкочастотные прямоугольные типа

6Р

Обозначение
Вилка (Розетка) кабельная (блочная) 6Р-100(150)А(В) ИЮ0.364.030 ТУ, где
6Р - тип соединителя;
100 (150) - количество контактов;
А (В) - вид покрытия контактов:
А - золото; В - серебро;
ИЮ0.364.030 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация (для блочных соединителей):
диапазон частот, Гц 5 - 200
амплитуда ускорения, м/с^2 (g) 100 (10)
диапазон частот, Гц 200 - 2500
амплитуда ускорения, м/с^2 (g) 25 (2,5)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 130
Механический удар многократного действия (для блочных соединителей):
пиковое ударное ускорение, м/с^2 (g) 350 (35)
длительность действия, мс 1 - 80
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 0,67·10^3 (5)
Повышенная рабочая температура, °С 85
Пониженная рабочая температура, °С минус 60
Смена температур, °С от 115 до минус 60
Повышенная относительная влажность воздуха при температуре 40 °С
(для блочных соединителей), % 98
Иней и роса, плесневые грибы, солнечное излучение, соляной туман
Хвостовики контактов соединителей (вилок, розеток) допускают
присоединение проводов максимальным сечением, мм^2 0,5

Технические характеристики
Ток, А 2
Напряжение, В (ампл ) 115
Сопротивление контактов, мОм, не более 15
Сопротивление изоляции, МОм, не менее 1000
Емкость между любыми контактами, пФ, не более 6
Прочность изоляции, В (ампл ) 500
Усилие расчленения контактов с контрольным калибром, Н (кгс), не менее 0,15 (0,015)
Усилие расчленения блочных соединителей, Н (кгс), не более 150 (15)
Наработка, ч 1500
Число сочленений-расчленений 500
Минимальный срок сохраняемости соединителя, лет 25
