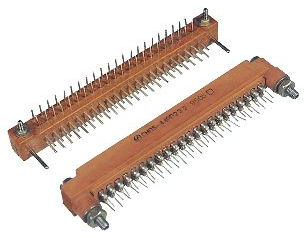

Соединители электрические низкочастотные прямоугольные типа

UA СНП5

Обозначение
Соединитель UA СНП5-4(8,14,22,32,44,58) В(Р) П 1(2,3) 2 1(2) ВКШУ.434416.009 ТУ, где
UA - Украина;
СНП - соединитель низкочастотный прямоугольный;
5 - порядковый номер разработки;
4 (8, 14, 22, 32, 44, 58) - количество контактов;
В (Р) - тип контакта: В - штыревой; Р - гнездовой;
П - способ монтажа: пайка;
1 (2, 3) - тип хвостовика в зависимости от способа монтажа:
1 - для объемного монтажа;
2 - для прямого монтажа в отверстие печатной платы;
3 - для углового монтажа в отверстие печатной платы;
2 - покрытие рабочей части контактов: серебро;
1 (2) - вариант расположения контактов: 1 - однорядный; 2 - двухрядный;
ВКШУ.434416.009 ТУ - обозначение технических условий;
Вид климатического исполнения - В2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 500
амплитуда ускорения, м/с^2 (g) 100 (10)
Акустический шум:
диапазон частот, Гц 50 - 1000
уровень звукового давления, дБ 150
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 400 (40)
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
Температура среды, °С:
повышенная рабочая 85
пониженная рабочая минус 60
Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400)
Смена температуры (с учетом температуры перегрева соединителей), °С: от 105 до минус 60
Повышенная относительная влажность воздуха при температуре 35 °С, % 98
Иней и роса, соляной туман, плесневые грибы
Максимальная площадь сечения проводов, подсоединяемых к хвостовикам
контактов, не более, мм^2 0,35

Технические характеристики
Сила электрического тока на контакт, А 1
Рабочее напряжение, В (ампл ) 120; 200
Электрическая прочность изоляции, В (ампл ) 700; 1000
Сопротивление контактов, Ом, не более 0,01
Сопротивление изоляции, МОм, не менее 5000
Емкость между контактами, пФ, не более 4
Усилие расчленения контактов (гнезд) с контрольным калибром, Н (кгс) 0,2 (0,02) - 1,0 (0,1)
Усилие расчленения соединителей, Н (кгс) 12 (1,2) - 174 (17,4)
Количество сочленений-расчленений 250
Наработка, ч 15000
Срок сохраняемости, лет 12
