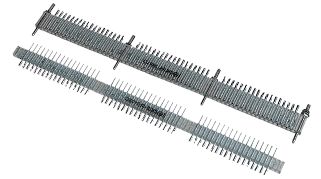

Соединители электрические низкочастотные прямоугольные типа

UA СНП1

Обозначение
Соединитель UA СНП1-(кК; мМ; нН; лЛ(Лк)) Г(Ш)-П(Оп) (...) ВКШУ.434415.001 ТУ, где
UA - Украина;
СНП - соединитель низкочастотный прямоугольный;
1 - порядковый номер разработки;
(кК; мМ; нН; лЛ(Лк)) - состав соединителя и общее количество элементов:
к - количество контактов (2...60); К - символ контакта;
м - количество крепежных отверстий в изоляторе; М - символ крепежного отверстия;
н - количество свободных отверстий в изоляторе (без контакта);
Н - символ не установленного контакта либо отверстия на розетке, предусматриваемого под ловитель;
л - количество ловителей; Л - символ ловителя; Лк - символ ловителя с резьбовым элементом;
Г (Ш) - вид контакта: Г - гнездо, Ш - штырь;
П (Оп) - тип хвостовика контакта:
П - хвостовик для монтажа в отверстие печатной платы;
Оп - хвостовик для объемного монтажа;
(...) - количество элементов соединителя и их чередование (схема соединителя):
(кК; мМ; нН; лЛ (Лк) + кК; мМ; нН; лЛ (Лк) + ...+ кК; мМ; нН; лЛ (Лк));
ВКШУ.434415.001 ТУ - обозначение технических условий;
Вид климатического исполнения - В2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 5 - 80
ускорение, м/с^2 (g) 70 (7)
диапазон частот, Гц 80 - 600
ускорение, м/с^2 (g) 200 (20)
диапазон частот, Гц 600 - 3000
ускорение, м/с^2 (g) 300 (30)
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 400 (40)
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
Повышенная относительная влажность при температуре 35 °С, % 98
Атмосферное пониженное давление:
рабочее, Па (мм рт ст ) 1,33·10^-3 (1·10^-7)
предельное, кПа (мм рт ст ) 19,4 (145)
Температура среды,°С:
повышенная рабочая 85
пониженная рабочая минус 60
Смена температуры среды, °С от 105 до минус 60
Плесневые грибы, соляной туман
Максимальная площадь сечения проводов, подсоединяемых к хвостовикам
контактов розетки, мм^2, не более 0,35

Технические характеристики
Сила тока на контакт, А, не более 1
Напряжение, В (ампл ), не более 80
Испытательное напряжение, В (ампл ) 500
Сопротивление контактов, Ом, не более 0,01
Емкость между любыми соседними контактами, пФ, не более 3
Сопротивление изоляции, МОм, не менее 1000
Усилие расчленения контактов с контрольным калибром, Н (кгс), не менее 0,2 (0,02)
Количество сочленений-расчленений 250
Наработка соединителей, ч 5000
Гамма-процентный срок сохраняемости при  = 99,5 %, лет 12
