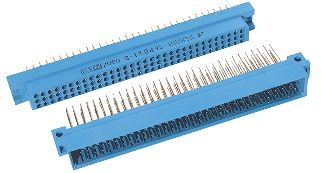

Соединители электрические низкочастотные прямоугольные типа

УСНП58, УСНО63, УСНП59, УСНО64, УСНП110, УСНП111, УСНП112

Обозначение
Соединители с метрическим шагом между контактами:
УСНП(СНО)58(59,63,64)-16(32,48,64,96) В(Р) П 1(2,3) 1-В ТУ У 31.2-14308479-004:2006, где
У - отличительный индекс;
СНП - соединитель низкочастотный прямоугольный для печатного монтажа;
СНО - соединитель низкочастотный прямоугольный для объемного монтажа;
58 (59, 63, 64) - порядковый номер разработки;
16 (32, 48, 64, 96) - количество контактов;
В (Р) - тип контакта: В - штыревой; Р - гнездовой;
П - способ монтажа - пайка;
1 (2, 3) - тип хвостовика:
1 - для объемного монтажа;
2 - для прямого монтажа в отверстие печатной платы;
3 - для углового монтажа в отверстие печатной платы;
1 - покрытие рабочей части контактов: 1 - золото;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ТУ У 31.2-14308479-004:2006 - обозначение технических условий;
Соединители с дюймовым шагом между контактами:
УСНП110(111,112)-32(64,96) В(Р) П 1(2,3) 1-В ТУ У 31.2-14308479-004:2006, где
У - Украина;
СНП - соединитель низкочастотный прямоугольный;
110 (111, 112) - порядковый номер разработки;
32 (64, 96) - количество контактов;
В (Р) - тип контакта:
В - штыревой; Р - гнездовой;
П - способ монтажа - пайка;
1 (2, 3) - тип хвостовика:
1 - для объемного монтажа;
2 - для прямого монтажа в отверстие печатной платы;
3 - для углового монтажа в отверстие печатной платы;
1 - покрытие рабочей части контактов: 1 - золото;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ТУ У 31.2-14308479-004:2006 - обозначение технических условий.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 2000
амплитуда ускорения, м/с^2 (g) 100 (10)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 150
Механический удар одиночного действия:
пиковое ударное ускорение м/с^2 (g) 5000 (500)
длительность действия, мс 1 - 2
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 400 (40)
длительность действия, мс 2 - 10
Линейное ускорение, м/с^2 (g) 250 (25)
Атмосферное пониженное давление, Па (мм рт ст ):
рабочее 0 67·10^3 (5)
предельное 1,2·10^4 (90)
Повышенное рабочее давление, Па (кгс/см^2) 29,4·10^4 (3)
Повышенная температура среды, °С:
рабочая 70
предельная 70
Пониженная температура среды, °С:
рабочая минус 60
предельная минус 60
Смена температур, от максимальной температуры соединителя
(с учетом температуры перегрева контактов) до предельной
пониженной температуры среды, °С от 105 до минус 60
Повышенная относительная влажность при температуре 35 °С, % 98
Иней, роса, соляной туман, плесневые грибы, статическая пыль, солнечное излучение
Хвостовики контактов соединителей допускают присоединение методом пайки
проводов сечением, мм^2:
одного провода 0,2
двух проводов 0,14

Технические характеристики
Рабочий ток на каждый контакт, А, не более 2
Рабочее напряжение, В (ампл ), не более:
при расстоянии между любыми соседними контактами:
от 2,5 до 4,0 мм (для метрического шага)
и от 2,54 до 4,1 мм (для дюймового шага) 250
от 5,0 до 7,5 мм (для метрического шага)
и от 5,08 до 7,6 мм (для дюймового шага) 400
10,0 мм (для метрического шага) 700
Сопротивление контактов, мОм, не более 10
Сопротивление изоляции, МОм, не менее 5000
Емкость между контактами, пФ, не более 2,5
Электрическая прочность изоляции, В, не менее 1200, 1600, 2300
Усилие расчленения контактов (гнезд) с контрольным
калибром, Н (кгс) от 0,14 (0,014) до 0,6 (0,06)
Количество сочленений-расчленений 500
Минимальная наработка, ч 15000
Минимальный срок сохраняемости, лет 25
