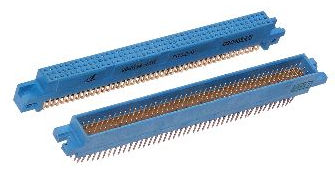

Соединители электрические низкочастотные прямоугольные типа

УСНП34

Обозначение
Вилка (розетка) УСНП34-135(113,90,69,46) В(Р) П 2(3) 1(2)-В
ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ, где
У - Украина;
СНП - соединитель низкочастотный, прямоугольный;
34 - порядковый номер разработки;
135 (113, 90, 69, 46) - количество контактов;
Тип контакта: В - штыревой контакт, Р - гнездовой контакт;
П - способ монтажа: пайка;
Тип хвостовика:
2 - хвостовик для прямого монтажа в отверстие печатной платы,
3 - хвостовик для углового монтажа в отверстие печатной платы;
Покрытие рабочей части контактов: 1 - золото, 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ТУ У 14308479.007-2002, ВКШУ.430429.007 ТУ - обозначение технических условий.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 2000
амплитуда ускорения, м/с^2 (g) 100 (10)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 150
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 4905 (500)
длительность действия, мс 1 - 2
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 392 (40)
длительность действия, мс 2 - 10
Линейное ускорение, м/с^2 (g) 245 (25)
Атмосферное пониженное давление, Па (мм рт ст ):
рабочее 399,9 (3)
предельное 1,2·10^4 (90)
Повышенная рабочая температура среды, °С 70
Пониженная рабочая температура среды, °С минус 60
Смена температур: от максимальной температуры соединителя
(с учетом температуры перегрева контактов) от 100
до предельной пониженной температуры,°С до минус 60
Повышенная относительная влажность воздуха при температуре 35 °С, % 98
Степень жесткости Х
Иней и роса, соляной (морской) туман, статическая пыль (песок),
солнечное излучение, плесневые грибы

Технические характеристики
Рабочий ток на контакт, А 1,8
Напряжение, В, не более 150
Сопротивление контактов, мОм, не более 15
Сопротивление изоляции, МОм, не менее 5000
Электрическая прочность изоляции, В (ампл ) 800
Емкость между любыми контактами, пФ, не более 2,5
Усилие расчленения контактов с контрольным
калибром, Н (кгс) 0,14 - 0,5 (0,014 - 0,05)
Усилие расчленения соединителей, Н (кгс), не более:
УСНП34-135 95 (9,5)
УСНП34-113 85 (8,5)
УСНП34-90 70 (7,0)
УСНП34-69 60 (6,0)
УСНП34-46 45 (4,5)
Число сочленений-расчленений 500
Минимальная наработка, ч:
для соединителей с золотым покрытием контактов 15000
для соединителей с серебряным покрытием контактов 10000
Минимальный срок сохраняемости, лет 15
