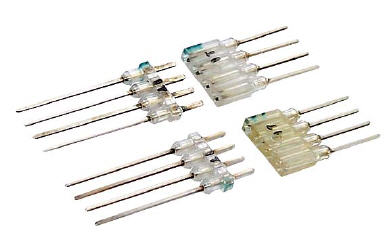

Соединители электрические низкочастотные прямоугольные типа

ОНп-КСУ-10, ОНп-КСУ-11

Обозначение
Соединитель ОНп-КСУ-10(11)-4/10х2,5-В(Р)21-В
ТУ У 31.2-14308479-010:2005, где
ОНп-КС - соединитель ручного сочленения (расчленения) общего назначения,
низкочастотный для печатного монтажа с косвенным сочленением с печатной платой, субминиатюрный;
У - отличительный индекс;
10 (11) - порядковый номер разработки;
4 - количество контактов;
10x2,5 - условный размер вилки (розетки);
В (Р) - часть соединителя: В - вилка; Р - розетка;
21 - тип кожуха: приборная часть без кожуха;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ТУ У 31.2-14308479-010:2005 - обозначение технических условий;
Покрытие рабочей части контактов - серебро.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 3000
амплитуда ускорения, м/с^2 (g) 200 (20)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 150
Механический удар одиночного действия:
пиковое ударное ускорение м/с^2 (g) 10000 (1000)
длительность действия, мс 0,2 - 1
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 3
Линейное ускорение, м/с^2 (g) 2000 (200)
Атмосферное пониженное давление, Па (мм рт ст ):
рабочее 1,3·10^-4 (10^-6)
предельное 1,2·10^4 (90)
Повышенное рабочее давление, Па (кгс/см^2) 29,4·10^4 (3)
Повышенная температура среды, °С:
рабочая 70
предельная 70
Пониженная температура среды, °С:
рабочая минус 60
предельная минус 60
Смена температур:
от максимальной температуры соединителя (с учетом температуры перегрева
контактов), °С от 100 до пониженной предельной температуры среды, °С до минус 60
Повышенная относительная влажность при температуре 35 °С, % 98
Степень жесткости по ГОСТ 20 57 406 X
Иней и роса, соляной туман, солнечное излучение, плесневые грибы
Хвостовики контактов соединителей допускают присоединение проводов сечением, мм^2, не более 0,35

Технические характеристики
Рабочий ток на контакт, А, не более 2
Рабочее напряжение, В (ампл ), не более 250
Сопротивление контактов, мОм, не более 10
Сопротивление изоляции, МОм, не менее 5000
Емкость между контактами, пФ, не более 1,5
Электрическая прочность изоляции, В (ампл ) 1200
Усилие расчленения контактов с контрольным калибром, Н (кгс) 0,3 - 1,2 (0,03 - 0,12)
Усилия расчленения (сочленения) соединителей, Н (кгс), не более 6,0 (0,6)
Количество сочленений-расчленений 500
Минимальная наработка, ч 5000
Минимальный срок сохраняемости, лет 15
