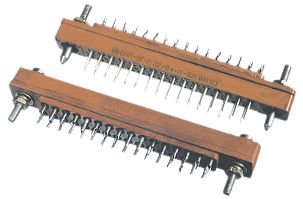

Соединители электрические низкочастотные прямоугольные типа

ОНП-ВГ-1, ОНп-ВГ-1

Обозначение
Вилка (Розетка) ОНП(ОНп)-ВГ-1-12(18,32)/46х11-В(Р)21 ТУ У 14308479.001-99, где
ОНП - соединитель низкочастотный, прямоугольный для объемного монтажа;
ОНп - соединитель низкочастотный, прямоугольный для печатного монтажа;
В - врубного сочленения;
Г - малогабаритный;
1 - порядковый номер разработки;
12 (18, 32) - количество контактов в соединителе;
46х11 (59х11; 84х11; 46х10; 59х10; 84х10) - условный размер соединителя;
В (Р) - часть соединителя: В - вилка; Р - розетка;
21 - конструктивное исполнение: приборная часть без кожуха;
ТУ У 14308479.001-99 - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 55
амплитуда ускорения, м/с^2 (g) 5 (0,5)
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 150 (15)
Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 53,3 (400)
Температура среды, °С:
повышенная рабочая 70
пониженная рабочая минус 25
Смена температур, °С от 70 до минус 25
Повышенная относительная влажность при температуре 25 °С, % 98
Иней и роса
Хвостовики контактов соединителей допускают присоединение:
двух проводов сечением не более, мм^2 0,14
или одного провода сечением не более, мм^2 0,35

Технические характеристики
Сила электрического тока на контакт, А, не более 1
Максимальное напряжение, В (ампл ), не более 150
Испытательное напряжение, В (ампл ), не более 800
Сопротивление контактов, мОм, не более 10
Сопротивление изоляции, МОм, не менее 5000
Емкость между любыми соседними контактами, пФ, не более 5
Усилие расчленения контактов (гнезд) с контрольным
штырем-калибром, Н (кгс), не менее 0,3 (0,03)
Усилие расчленения соединителей, Н (кгс) 32 (3,2) - 84 (8,4)
Пожаробезопасность
Количество сочленений-расчленений 1000
Минимальная наработка, ч 15000
Гамма-процентный срок сохраняемости при = 99,5 %, лет 12
