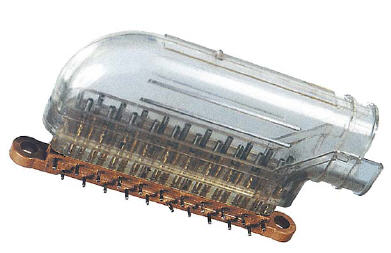

Соединители электрические низкочастотные прямоугольные типа

РПМ16, РППМ18, РППМ19, РППМ20

Обозначение
Вилка РППМ18(19,20)-7(11,15,21,31)Ш1(2)-В ГЕ0.364.218 ТУ
Розетка РПМ16-7(11,15,21,31)Г7(7Е) ГЕ0.364.218 ТУ, где
РППМ - вилка прямоугольная малогабаритная;
РПМ - розетка прямоугольная, малогабаритная для объемного монтажа;
18 (16, 19, 20) - порядковый номер разработки;
7 (11,15, 21, 31) - количество контактов;
Ш (Г) - часть соединителя: Ш - вилка, Г - розетка;
Конструктивное исполнение:
1 - блочная часть для печатного монтажа; 2 - блочная часть для объемного монтажа;
7 - кабельная часть с угловым кожухом, выход кабеля вправо;
7Е - кабельная часть с угловым кожухом, выход кабеля влево;
В - вид климатического исполнения: В2.1 (для вилок) по ГОСТ 15150;
отсутствие буквы - УХЛ2.1 (для розеток) по ГОСТ 15150;
ГЕ0.364.218 ТУ - обозначение технических условий;
Вид покрытия контактов: серебро.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 5000
амплитуда ускорения, м/с^2 (g) 300 (30)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 130
Механический удар многократного действия:
пиковое ударное ускорение, м /с^2 (g) 350 (35)
длительность действия, мс 1 - 80
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 3
Линейное ускорение, м/с^2 (g) 1000 (100)
Атмосферное пониженное рабочее давление, Па (мм рт ст ):
для вилок 133,3·10^-6 (10^-6)
для розеток 5,3·10^4 (400)
Атмосферное повышенное рабочее давление для вилок, Па (кгс/см^2) 29,4·10^4 (3)
Повышенная рабочая температура среды, °С:
для вилок 100
для розеток 85
Пониженная рабочая температура среды, °С минус 60
Смена температур для вилок (с учетом температуры перегрева контактов), °С от 120 до минус 60
Повышенная относительная влажность, %:
для вилок при температуре 35 °С 98
для розеток при температуре 25 °С 98
Иней и роса (вилки), соляной туман (вилки), солнечное излучение (вилки), плесневые грибы (вилки)
Хвостовики контактов соединителей (вилок, розеток) допускают присоединение проводов сечением, мм^2:
для вилок типа РППМ20 0,14
для розеток типа РПМ16 0,35
Вилки типа РППМ18, РППМ19 имеют хвостовики диаметром 0,8 мм для распайки на печатной плате

Технические характеристики
Рабочий ток на контакт, А, не более 2
Напряжение, В (ампл ), не более 180
Сопротивление контактов, мОм, не более 10
Сопротивление изоляции, МОм, не менее 5000
Электрическая прочность изоляции, В (ампл ) 960
Емкость между любыми контактами, пФ, не более 3
Усилие расчленения контактов (гнезд),с контрольным калибром, Н (кгс) 0,2 (0,02)
Усилие расчленения соединителей, Н (кгс) от 14 (1,4) до 80 (8,0)
Минимальная наработка, ч:
для вилок 10000
для розеток 5000
Число сочленений-расчленений 250
Минимальный срок сохраняемости, лет 15
