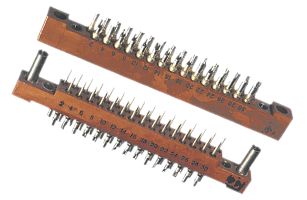

Соединители электрические низкочастотные прямоугольные типа

РППМ8, РПМ8

Обозначение
Вилка (розетка) РППМ(РПМ)8-15(31)Ш(Г)1(6;7)-В ГЕ0.364.194 ТУ, где
РППМ (РПМ) - тип соединителя: прямоугольный малогабаритный для печатного монтажа
(для объемного монтажа);
8 - порядковый номер разработки;
15 (31) - количество контактов;
Ш (Г) - часть соединителя:
Ш - вилка, Г - розетка;
1 (6; 7) - конструктивное исполнение:
1 - блочная часть без пружины и скобы;
6 - кабельная часть с прямым прижимом и скобой;
7 - кабельная часть с угловым прижимом и скобой;
В - всеклиматическое исполнение В3.1 по ГОСТ 15150;
ГЕ0.364.194 ТУ - обозначение технических условий;
Вид покрытия контактов: серебро.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 5000
амплитуда ускорения, м/с^2 (g) 300 (30)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 130
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 3
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 10000 (1000)
длительность действия, мс 0,2 - 1
Линейное ускорение, м/с^2 (g) 2000 (200)
Атмосферное рабочее пониженное давление, Па (мм рт ст ) 1,3·10^-4 (1·10^-6)
Повышенная рабочая температура среды, °С 85
Пониженная температура среды, °С:
рабочая минус 60
предельная минус 60
Смена температур (с учетом температуры перегрева контактов), °С от 115 до минус 60
Повышенная относительная влажность при температуре 35 °С, % 98
Иней и роса, соляной туман,
солнечное излучение, плесневые грибы
Хвостовики контактов соединителей (вилок, розеток) допускают присоединение
двух проводов сечением:
для соединителей типа РППМ8, мм^2 0,14
для соединителей типа РПМ8, мм^2 0,35

Технические характеристики
Рабочий ток на контакт, А:
РППМ8 2
РПМ8 4
Максимальное рабочее напряжение, В:
РППМ8 150
РПМ8 600
Сопротивление контактов, мОм, не более 5
Сопротивление изоляции, МОм, не менее 5000
Электрическая прочность изоляции, В (ампл ):
РППМ8 700
РПМ8 2000
Емкость между контактами, пФ, не более 2
Усилие расчленения соединителей, Н (кгс) от 30 (3,0) до 90 (9,0)
Усилие расчленения контактов (гнезд), с контрольным калибром, Н (кгс) 0,3 (0,03) - 1,3 (0,13)
Минимальная наработка, ч 15000
Число сочленений-расчленений 1000
Минимальный срок сохраняемости, лет 25
