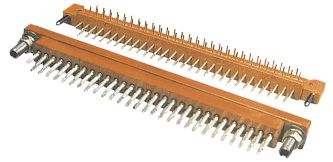

Соединители электрические низкочастотные прямоугольные типа

ГРППМ5, ГРППМ6, ГРППМ7, ГРППМ8, ГРППМ10

Обозначение
Вилка (Розетка) ГРППМ5(6,7,8,10)-35(48,57,64,90) Ш(Г) О(Пл,А,Б) 1(2)-В Ке0.364.010 ТУ, где
ГРППМ - соединитель прямоугольный малогабаритный;
5 (6, 7, 8, 10) - порядковый номер разработки;
35 (48, 57, 64, 90) - количество контактов;
Часть соединителя: Ш - вилка; Г - розетка;
Конструктивное исполнение:
О - розетки ГРППМ5, ГРППМ6, ГРППМ10 прямые с контактами под объёмный монтаж;
Пл - розетка ГРППМ10 с плавающими контактами под объёмный монтаж;
А - вилка ГРППМ7 прямая под печатный монтаж;
Б - вилка ГРППМ10 угловая под печатный монтаж с уменьшенным межрядным
расстоянием хвостовиков штырей;
отсутствие буквы - розетки ГРППМ7,ГРППМ8 угловые под печатный монтаж;
розетки ГРППМ10 прямые под печатный монтаж;
вилки ГРППМ5, ГРППМ6, ГРППМ10 угловые под печатный монтаж;
вилки ГРППМ8 прямые под печатный монтаж;
Покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
Ке0.364.010 ТУ - обозначение технических условий.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 2000
амплитуда ускорения, м/с^2 (g) 100 (10)
Акустический шум:
диапазон частот, Гц 5 - 10000
уровень звукового давления, дБ 140
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 350 (35)
длительность действия, мс 2 - 10
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия , мс 1 - 2
Линейное ускорение, м/с^2 (g) 1000 (100)
Атмосферное пониженное рабочее давление, Па (мм рт ст ): 3,9·10^2 (3)
Повышенная рабочая температура среды, °С 70
Пониженная рабочая температура среды, °С минус 60
Смена температур (с учётом температуры перегрева контактов),°С: от 100 до минус 60
Повышенная относительная влажность при температуре среды 35 °С, % 98
Иней и роса, солнечное излучение, соляной туман, плесневые грибы
Хвостовики контактов допускают присоединение проводов сечением, мм^2:
для розеток ГРППМ5 и ГРППМ6 0,14
для розеток ГРППМ10
одного провода 0,35
двух проводов, для каждого 0,14

Технические характеристики
Рабочий ток на контакт, А, не более 1
Напряжение, В (ампл ) 100
Испытательное напряжение, В (ампл ) 500
Сопротивление контактов, Ом, не более 0,01
Емкость между любыми контактами, пФ, не более:
шаг 5 мм 3
шаг 2,5 мм и 3 мм 4
Сопротивление изоляции, МОм, не менее 1000
Усилие расчленения контактов с контрольным калибром, Н (гс), не менее 0,2 (20)
Усилие расчленения соединителей, Н (кгс), не менее:
ГРППМ5-35Ш2, ГРППМ5-35ГО2, ГРППМ6-35Ш2, ГРППМ6-35ГО2 56 (5,6)
ГРППМ6-57Ш2, ГРППМ6-57ГО2 88 (8,8)
ГРППМ7-90ША1, ГРППМ7-90ША2, ГРППМ7-90Г1, ГРППМ7-90Г2 135 (13,5)
ГРППМ8-48Ш2, ГРППМ8-48Г2 75 (7,5)
ГРППМ10-64ШБ2, ГРППМ10-64ГПл2, ГРППМ10-64Г2 102 (10,2)
ГРППМ10-90Ш1, ГРППМ10-90Ш2, ГРППМ10-90Г1, ГРППМ10-90Г2, ГРППМ10-90ГО2 150 (15)
Число сочленений-расчленений 250
Минимальная наработка, ч 10000
Минимальный срок сохраняемости, лет 20
