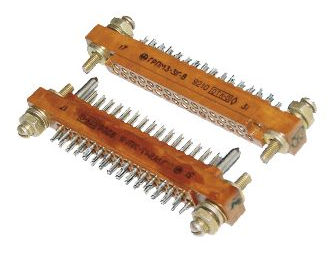

Соединители электрические низкочастотные прямоугольные типа

ГРПМ3, ГРПП3

Обозначение
Вилка (розетка) ГРПП3-14(24,36,(36)24*,(36)16,46,(46)24,58) Ш(Г)д1П-В ВКШУ.434416.001 ТУ
Вилка (розетка) ГРПМ3-14(15,31,36,(36)24,(36)16,46,58,61) Ш(Г)х(п)1П-В ВКШУ.434416.001 ТУ,
где ГРПП - соединитель прямоугольный, с гиперболоидными гнездами для печатного монтажа;
где ГРПМ - соединитель прямоугольный малогабаритный, с гиперболоидными гнездами
для объёмного монтажа;
3 - порядковый номер разработки;
14 (24,36,(36)24*,(36)16,46,(46)24,58) - количество контактов;
14 (15,31,36,(36)24,(36)16,46,58,61) - количество контактов;
*(36) 24 означает, что в изоляторе с 36 контактными отверстиями установлено 24 контакта;
Ш (Г) - часть соединителя : Ш - вилка , Г - розетка;
д х(п) - конструктивное исполнение хвостовика контактного гнезда:
для вилок и розеток типа ГРПП3:
д - с прямым удлиненным хвостовиком;
отсутствие буквы - с нормальным хвостовиком;
для вилок и розеток типа ГРПМ3:
х - с утолщенным хвостовиком;
п - с прямым удлиненным хвостовиком;
отсутствие буквы - с нормальным хвостовиком;
1 - конструктивное исполнение:
1 - блочная часть;
отсутствие буквы - кабельная часть;
П - наличие ориентации;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ВКШУ.434416.001 ТУ - обозначение технических условий;
Вид покрытия контактов - серебро.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 5000
амплитуда ускорения, м/с^2 (g) 300 (30)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 150
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 3
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 500 (50)
длительность действия, мс 2 - 10
Атмосферное повышенное давление, кПа (кгс/см^2) 294 (3)
Атмосферное пониженное рабочее давление, кПа (мм рт ст ) 1,33·10^-7 (10^-6)
Повышенная рабочая температура среды, °С 85
Пониженная рабочая температура среды, °С минус 60
Смена температур (с учетом перегрева контактов), °С от 115 до минус 60
Повышенная относительная влажность воздуха при температуре 35 °С, % 98
Иней и роса, плесневые грибы, соляной туман, солнечное излучение
Хвостовики контактов соединителей (с утолщенным хвостовиком) допускают
присоединение проводов сечением: для розеток типа ГРПМ3 , мм^2 0,7
для остальных вилок и розеток, мм^2 0,35

Технические характеристики
Рабочий ток на каждый контакт, А, не более:
для ГРПМ3 с количеством контактов 15, 31, 61 1
для ГРПП3, ГРПМ3 с количеством контактов 14, 16, 24, 36, 46, 58 0,5
Напряжение, В (ампл ), не более 100
Сопротивление контактов, мОм, не более, для исполнений:
печать-печать 8
печать-объём, объём-объём 5
Сопротивление изоляции, МОм, не менее 20000
Электрическая прочность изоляции, В (ампл ) 500
Емкость между любыми контактами, пФ, не более:
для ГРПП3 2
для ГРПМ3 3
Усилие расчленения соединителей, Н (кгс), не более от 35 (3,5) до 160 (16)
Усилие расчленения контактов с контрольным калибром, Н (кгс), не менее 0,3 (0,03)
Количество сочленений-расчленений 1000
Минимальная наработка, ч 15000
Минимальный срок сохраняемости, лет 25
