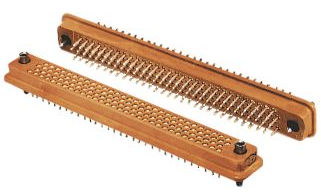

Соединители электрические низкочастотные прямоугольные типа

ГРПМ2У

Обозначение
Соединитель ГРПМ2У-30(46,62,90,122)Ш(Г)О(Оу,Пл)2(1)В ТУ У 32.1-14308479-005-2004, ВКШУ.430429.009 ТУ, где
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
2 - порядковый номер разработки;
У - Украина;
30 (46, 62, 90, 122) - количество контактов;
Ш (Г) - тип контакта: Ш - штыревой, Г - гнездовой;
О (Оу, Пл) - конструктивное исполнение: О - обычное; Оу - обычное усиленное; Пл - плавающее;
2 (1) - покрытие контактов: 2 - серебро; 1 - золото;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ТУ У 32.1-14308479-005-2004, ВКШУ.430429.009 ТУ - обозначение технических условий.

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 1 - 2500
амплитуда ускорения, м/с^2 (g) 150 (15)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 150
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 1 - 2
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 400 (40)
длительность действия, мс 2 - 10
Линейное ускорение, м/с^2 (g) 500 (50)
Атмосферное пониженное рабочее давление, Па (мм рт ст) 1,3·10^-10 (10^-12)
Повышенная рабочая температура среды, °С 85 и 100
Пониженная рабочая температура среды, °С минус 60
Смена температур (с учетом перегрева контактов), °С от 115 до минус 60
Повышенная относительная влажность воздуха при температуре 35 °С, % 98
Иней и роса, плесневые грибы, соляной туман, солнечная радиация, статическая пыль
Хвостовики контактов соединителей допускают присоединение проводов сечением 0,4 мм^2
или два многожильных провода с суммарным сечением 0,4 мм^2

Технические характеристики
Ток, А, не более 2; 3
Напряжение, В (ампл ) 250
Сопротивление контактов, мОм, не более 5
Сопротивление изоляции, МОм, не менее 5000
Электрическая прочность изоляции, В (ампл ) 1200
Емкость между любыми соседними контактами, пФ, не более 3
Усилие расчленения соединителей, Н (кгс) от 50 (5,0) до 200 (20)
Количество сочленений-расчленений 1000
Гамма-процентная наработка при y = 99 %, ч 7500
Гамма-процентный срок сохраняемости при y = 97,5 %, лет 25
