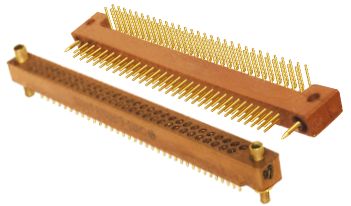

Соединители электрические низкочастотные прямоугольные типа

ГРПМ1У

Обозначение
Соединитель ГРПМ1У-31(45,61,90,122)Ш(Г)О(П,У)1(2)В ВКШУ.434416.007 ТУ, где
ГРПМ - соединитель прямоугольный малогабаритный с гиперболоидными гнездами;
1 - порядковый номер разработки;
У - Украина;
31 (45, 61, 90, 122) - количество контактов;
Тип контакта: Ш - штыревой; Г - гнездовой;
Тип хвостовика:
О - для объемного монтажа;
П - для прямого монтажа в отверстие печатной платы;
У - для углового монтажа в отверстие печатной платы;
Покрытие контактов: 1 - золото; 2 - серебро;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
ВКШУ.434416.007 ТУ - обозначение технических условий

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 5 - 4000
амплитуда ускорения, м/с^2 (g) 300 (30)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 150
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 400 (40)
длительность действия, мс 2 - 10
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 1500 (150)
длительность действия, мс 0,2 -1
Линейное ускорение, м/с^2 (g) 500 (50)
Температура среды, °С:
повышенная рабочая 85
пониженная рабочая минус 60
Смена температур (с учетом температуры перегрева контактов), °С от 115 до минус 60
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 1,3·10^-4 (10^-6)
Повышенная относительная влажность при температуре 35 °С, % 98
Иней и роса, плесневые грибы, соляной туман, статическая пыль, солнечное излучение
Хвостовики контактов (гнезд) допускают присоединение проводов сечением, мм^2 0,35

Технические характеристики
Сила электрического тока на контакт, А 2
Максимальное напряжение, В (ампл ) 250
Сопротивление контактов, мОм, не более:
для соединителей печать-печать 8
для соединителей ГРПМ1У-122 7
для остальных соединителей 5
Сопротивление изоляции, МОм, не менее 5000
Испытательное напряжение, В (ампл ) 1200
Емкость между соседними контактами, пФ, не более 2,5
Усилие расчленения контактов (гнезд) с контрольным калибром, Н (кгс), не менее 0,3 (0,03)
Усилие расчленения соединителей, Н (кгс) от 75 (7,5) до 196 (20)
Количество сочленений-расчленений 1000
Минимальная наработка, ч 5000
Минимальный срок сохраняемости, лет 25
