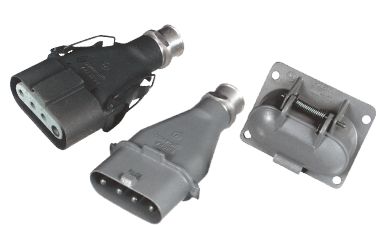

Соединители электрические низкочастотные штепсельные типа

ШК, ШЩ, ШН

Обозначение
Вилка (Розетка) ШК(Н,Щ)4(3)х60(15,25,100) В ОДК.566.000 ТУ, где
ШК (Н, Щ) - соединитель штепсельный кабельный (настенный, щитовой)
4 (3) - количество контактов;
15 (25, 60, 100) - сила тока на контакт;
В - всеклиматическое исполнение В2.1 по ГОСТ 15150;
отсутствие буквы - УХЛ2.1 по ГОСТ 15150;
ОДК.566.000 ТУ - обозначение технических условий.
Вид покрытия контактов: без покрытия - для исполнения УХЛ, серебро - для исполнения В

Условия эксплуатации
Повышенная рабочая температура, °С:
для исполнения УХЛ 50
для исполнения В 80
Пониженная рабочая температура, °С минус 50
Смена температур, °С:
для исполнения УХЛ от 70 до минус 50
для исполнения В от 100 до минус 50
Повышенная относительная влажность воздуха, %
для исполнения В при температуре 35 °С 98
для исполнения УХЛ при температуре 25 °С 98
Иней и роса (исполнение В в сочлененном состоянии)
Дождь (соединители кабельные исполнения В в сочлененном состоянии)
Динамическая пыль (исполнение В в сочлененном состоянии)
Хвостовики контактов соединителей (вилок, розеток) должны допускать
присоединение кабелей сечением жил, мм^2, не менее:
на токи 15 и 25 А 6
на токи 60 и 100 А 10
Хвостовики контактов соединителей (вилок, розеток) обеспечивают
прочное соединение с жилой кабеля зажимным винтом
Хвостовики контактов для крепления жил кабеля имеют отверстия диаметром, мм:
у соединителей на 15 А 4,2
у соединителей на 25 А 5,5
у соединителей на 60 и 100 А 8,5

Технические характеристики
Сила тока, А 15; 25; 60; 100
Напряжение, В (ампл ), не более 400
Сопротивление контактов, мОм, не более:
для соединителей на 60 А исполнения УХЛ 1
для соединителей на 25 А исполнения УХЛ 3
для соединителей на 15 А исполнения УХЛ 5
для соединителей исполнения В (всех типоконструкций) 1
Электрическая прочность изоляции, В (ампл ) 1600
Сопротивление изоляции, МОм, не менее 5000
Число сочленений-расчленений 1000
Минимальная наработка, ч 30000
Минимальный срок сохраняемости, лет 25
