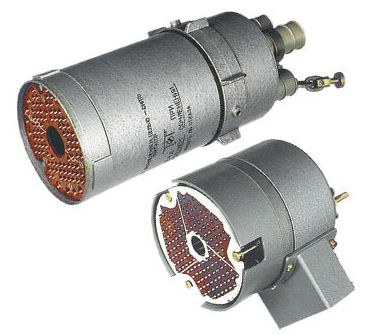

Соединители электроразрывные низкочастотные типа

РА, РО, РР, РЭ, РИ

Обозначение
Вилка (Розетка) РА(Р,О,Э,И)-100(153) ИЮ0.364.018 ТУ, где
Р - условное обозначение типа соединителя;
А - разрывной межблочный, расчленяющийся при разъединении приборов, в которых он установлен;
Р - разрывной, расчленяющийся посредством механического воздействия на цепь;
О - отрывной, расчленяющийся посредством дистанционного электропривода;
Э - предназначен для установки в приборах-эквивалентах кабельных или других сетей;
И - предназначен для испытательных, проверочных и регламентных работ;
100 (153) - количество контактов;
ИЮ0.364.018 ТУ - обозначение технических условий;
Вид покрытия контактов - серебро;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150.

Условия эксплуатации
Синусоидальная вибрация :
диапазон частот, Гц 5 - 2500
амплитуда ускорения, м/с^2 (g) 100 (10)
(требования по виброустойчивости только для РО-100, РР-100, РА-153)
Линейное ускорение, м/с^2 (g) 250 (25)
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 133·10^-6 (1·10^-6)
Повышенная рабочая температура среды, °С 70
Пониженная рабочая температура среды, °С минус 60
Смена температуры среды, °С от 105 до минус 60
Повышенная относительная влажность воздуха при температуре 25 °С, % 80
Иней и роса
дождь (кроме вилок РЭ-100, РЭ-153)
динамическая пыль (кроме вилок РЭ-100, РЭ-153)

Технические характеристики
Токовая нагрузка, А, не более: для 100-контактных соединителей
на 12 контактах 3,5 мм 50
на 9 контактах 1,8 мм 10
на 26 контактах 1,8 мм 2
на 18 контактах 1,8 мм 1
на 35 контактах 1,8 мм 0,5
для 153-контактных соединителей
на 15 контактах 10
на 46 контактах 2
на 30 контактах 1
на 62 контактах 0,5
Максимальное рабочее напряжение, В 115
Сопротивление контактов, мОм:
1,8 мм, не более 3
3,5 мм, не более 1
Сопротивление изоляции, МОм, не менее 1000
Испытательное напряжение, В (ампл ) 2100
Усилие расчленения гнёзд с контрольным калибром, Н (кгс):
1,8 мм 0,5 - 1,5 (0,05 - 0,15)
3,5 мм 1,5 - 3,0 (0,15 - 0,3)
Усилие сочленения РА-153, РИ-153, Н (кгс), не более 1000 (100)
Усилие расчленения соединителей, Н (кгс), не более 500 (50)
Число сочленений-расчленений 500
Минимальная наработка, ч 1000
Минимальный срок сохраняемости, лет 12
