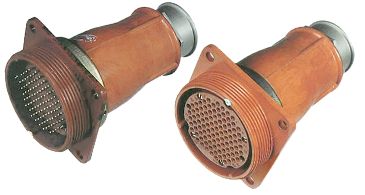

Соединители электрические низкочастотные цилиндрические типа

9Р

Обозначение
Вилка (Розетка) 9РБ(К,Г,Т,Н,О,Л,У,Ф,1С,2С,2З,Д)-102А(В) ЦЕ0.364.001 ТУ, где
9Р - тип соединителя;
Конструктивное исполнение:
Б - для межблочных соединений;
К - монтируется промышленным кабелем;
Г - герметичный;
Т - теплостойкий;
Н - для наружного монтажа;
О - с открытой монтажной частью;
Л - кожух облегченный;
У - кожух угловой;
Ф - с фланцем на корпусе соединителя;
1С - кожух с одним сальником;
2С - кожух с двумя сальниками;
2З - кожух с двумя сальниками под заливку компаундом;
Д - дополнительная модификация;
102 - количество контактов;
Вид покрытия контактов: А - золото; В - серебро;
ЦЕ0.364.001 ТУ - обозначение технических условий;
Вид климатического исполнения - УХЛ2.1 по ГОСТ 15150

Условия эксплуатации
Синусоидальная вибрация:
диапазон частот, Гц 5 - 2500
амплитуда ускорения, м/с^2 (g) 245,3 (25)
для 9Р 2С, 9Р К, 9Р Н, 9Р Л, 9РГ , 9Р 2З 147,2 (15)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 140
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 343,4 (35)
длительность действия, мс, не более 10
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 4905 (500)
длительность действия, мс, не более 2
(кроме 9Р 2С, 9Р К, 9Р Н, 9Р Л, 9РГ , 9Р 2З)
Линейное ускорение, м/с^2 (g), не более 981 (100)
для 9Р 2С, 9Р К, 9Р Н, 9Р Л, 9РГ , 9Р 2З, 9Р Н 490,4 (50)
Повышенная рабочая температура среды, °С
обычное исполнение 70
теплостойкое исполнение 100
Смена температур, °С:
обычное исполнение от минус 60 до 85
теплостойкое исполнение от минус 60 до 115
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 1,3·10^-4 (10^-6)
Иней и роса, солнечное излучение, плесневые грибы, соляной туман
Хвостовики контактов соединителей (вилок, розеток) допускают
присоединение проводов сечением, мм^2 0,5

Технические характеристики
Ток, А, не более 1; 1,5
Напряжение, В (ампл ) 100
Сопротивление контактов, мОм
с золотым и серебряным покрытием 3
для герметичных соединителей 5
Электрическая прочность изоляции, В (ампл ), не более 500
Емкость между контактами, пФ 2,5
Сопротивление изоляции, МОм, не менее 1000
Усилие расчленения с контрольным калибром, Н (кгс) 0,1 (0,01)
Усилие расчленения вилок и розеток, Н (кгс), не более 117,6 (12)
Количество сочленений-расчленений 500
Минимальная наработка, ч
обычное исполнение 1500
теплостойкое исполнение 1000
Минимальный срок сохраняемости, лет 25
