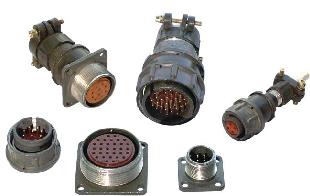

Соединители электрические низкочастотные цилиндрического типа

2РМ, 2РМТ, 2РМД, 2РМДТ

Обозначение
Вилка (Розетка) 2РМ(2РМТ, 2РМД, 2РМДТ) 14(18,22,24,27,30,33,36,39,42,45) Б(К) П(У) Н(Э)О
4(7,8,10,19,20,22,24,30,32,45,50) Г(Ш) 1(2-9) А(В) 1 Л Б В ГЕ0.364.126 ТУ, где
2РМ (2РМД, 2РМТ, 2РМДТ) - тип соединителя;
14 (18, 22, 24, 27, 30, 33, 36, 39, 42, 45) - условный размер вилки (розетки);
Б (К) - вид корпуса:
Б - блочный (приборный), К - кабельный;
П (У) - вид патрубка:
П - прямой, У - угловой;
Н (Э) - вид гайки патрубка:
Н - для неэкранированного кабеля, Э - для экранированного кабеля;
0 - хвостовики контактов развернуты относительно шпонки и шпоночного паза на 180°;
4 (7, 8, 10, 19, 20, 22, 24, 30, 32, 45, 50) - количество контактов;
Г (Ш) - часть соединителя:
Г - розетка, Ш - вилка;
1 (2-9) - обозначение сочетания контактов:
1 - все контакты диаметром 1 мм;
2 - контакты диаметром 1 мм и 1,5 мм;
3 - контакты диаметром 2 мм и 3 мм;
4 - контакты диаметром 1 мм и 3 мм;
5 - все контакты диаметром 1,5 мм;
6 - контакты диаметром 1,5 мм и 3 мм;
7 - контакты диаметром 1,5 мм, 2 мм и 3 мм;
8 - контакты диаметром 1,5 мм и 2 мм;
9 - все контакты диаметром 3 мм;
А (В) - вид покрытия:
А - золото, В - серебро;
1 - теплостойкость 100 °С;
Л - левая розетка (только для проходных вилок);
Б - корпус блочный (приборный) без левой резьбы;
В - всеклиматическое исполнение B2.1 по ГОСТ 15150 для соединителей 2РМТ, 2РМДТ; УХЛ2.1 по ГОСТ 15150 для соединителей 2РМ, 2РМД
ГЕ0.364.126 ТУ - обозначение технических условий.

Условия эксплуатации

Синусоидальная вибрация:
диапазон частот, Гц 1 - 5000
амплитуда ускорения, м/с^2 (g) 490 (50)
Акустический шум:
диапазон частот, Гц 50 - 10000
уровень звукового давления, дБ 170
Механический удар многократного действия:
пиковое ударное ускорение, м/с^2 (g) 1000 (100)
длительность действия, мс 1 - 3
Механический удар одиночного действия:
пиковое ударное ускорение, м/с^2 (g) 5000 (500)
длительность действия, мс 0,1 - 2
Линейное ускорение, м/с^2 (g) 2000 (200)
Атмосферное пониженное рабочее давление, Па (мм рт ст ) 133,32·10^-12 (10^-12)
Атмосферное повышенное рабочее давление, Па (кгс/см^2) 50,6·10^4 (5,0)
Повышенная рабочая температура среды, °С 100
Пониженная рабочая температура среды, °С минус 60
Смена температур, °С:
для соединителей (серебряное покрытие контактов) от 180 до минус 60
для соединителей (золотое покрытие контактов) от 250 до минус 60
Влажное тепло, иней и роса, воздействие озона, воспламеняемость, плесневые грибы,
соляной туман, солнечное излучение (для всеклиматического исполнения)

Технические характеристики
Токовая нагрузка:
на одиночный контакт, А от 4 до 36
суммарная на соединитель, А от 27 до 260
Максимальное рабочее напряжение, В 560 и 700
Емкость между контактами, пФ, не более 6
Сопротивление изоляции, МОм, не менее 5000
Электрическая прочность изоляции, В (ампл ):
при максимальном рабочем напряжении 560 В 1850
при максимальном рабочем напряжении 700 В 2300
Усилие расчленения соединителей, Н (кгс), не более от 29,4 (3) до 539,6 (55)
Минимальная наработка, ч 1000
Число сочленений-расчленений 500
Минимальный срок сохраняемости, лет 15
